Sistema Sinergy

Cobertura fotovoltaica que integra placas solares, suporte em alumínio e o deck térmico Isorack, sem perfurar a cobertura.

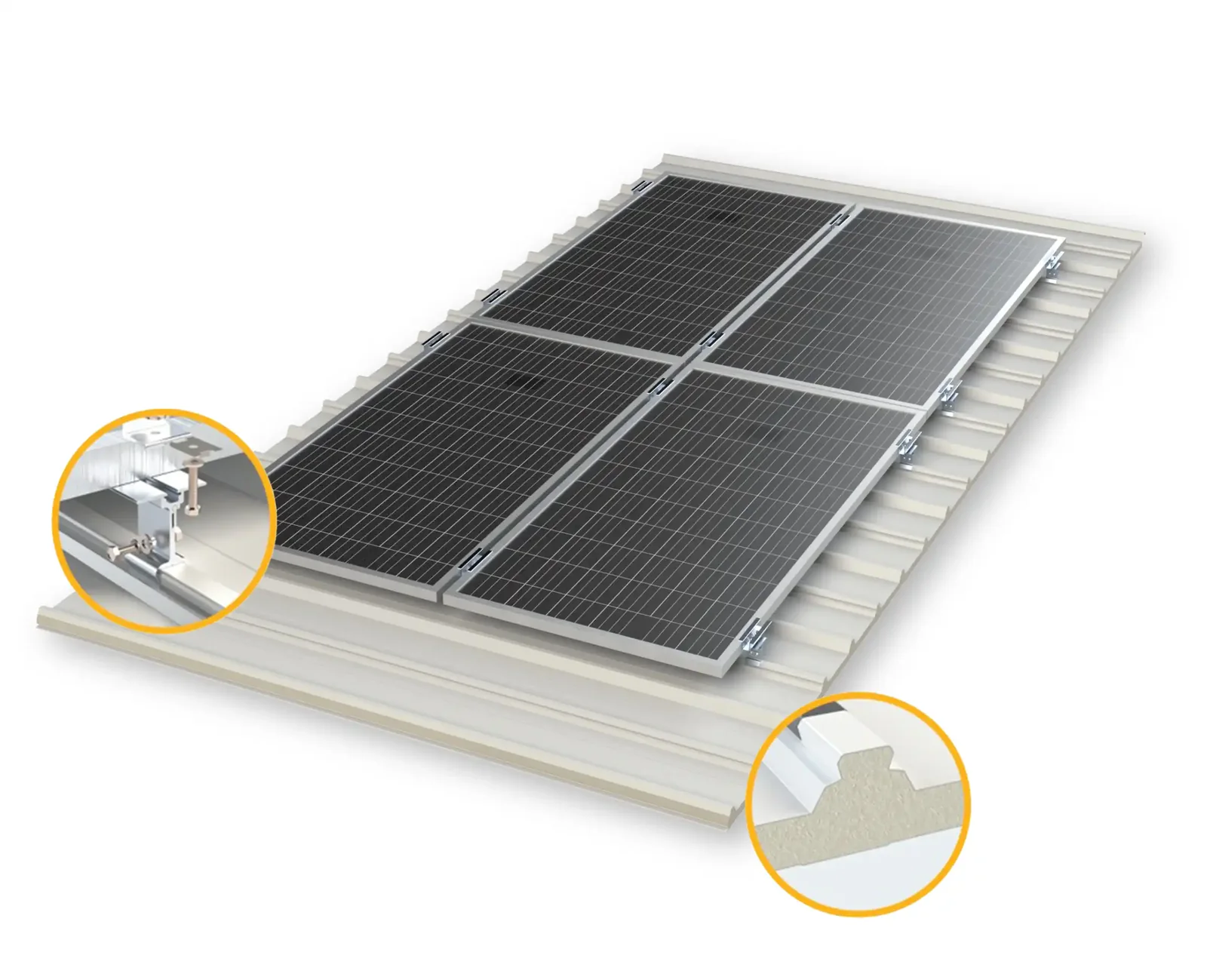

O Sistema Sinergy da Kingspan Isoeste é uma solução de cobertura fotovoltaica composta por placas solares, clipes de fixação e o deck térmico Isorack. Foi desenvolvido para uma instalação rápida, sem perfurações na cobertura, reduzindo o risco de infiltrações. O Isorack, fabricado em aço galvalume com núcleo em PIR, atua como deck de apoio e contribui para o desempenho térmico e a segurança estrutural da cobertura. O suporte de fixação em alumínio anodizado facilita o alinhamento das placas e otimiza o tempo de montagem, integrando captação solar e isolamento térmico em um mesmo conjunto.

Diferenciais

Fixação das placas sem perfurar a cobertura, reduzindo o risco de infiltração
Deck térmico Isorack com núcleo em PIR (condutividade de 0,022 W/m·K)
Suporte em alumínio anodizado liga 6063-T5, desenhado para encaixe no Isorack
Reação ao fogo II-A pela IT nº 10 do Corpo de Bombeiros (configuração aço/aço)

Especificações

Largura: 1000 mm
Comprimento máximo: 12 m (aço/aço) | 7 m (aço/filme)
Espessura isolante: 20, 30, 50, 70 ou 100 mm
Revestimento: aço galvalume pré-pintado #0,43, #0,50 ou #0,65 mm (NBR 7013 e NBR 7008)
Filme de alumínio branco #0,04 mm na face inferior (versão aço/filme)
Núcleo isolante: PIR (Poliisocianurato)

Dados técnicos

Detalhes técnicos do Isorack

Espessura do isolamento	Peso aço/aço \| aço/filme	U (W/m²K)	Comprimento máx. aço/aço \| aço/filme	Vão máx. entre suportes aço/aço \| aço/filme
20 mm	9,55 \| 5,94 kg/m²	1,10	12 \| 7 m	2500 \| 1800 mm
30 mm	9,95 \| 6,34 kg/m²	0,73	12 \| 7 m	2700 \| 2000 mm
50 mm	10,75 \| 7,14 kg/m²	0,44	12 \| 7 m	3600 \| 2000 mm
70 mm	11,55 kg/m² (aço/aço)	0,31	12 m (aço/aço)	4100 mm (aço/aço)
100 mm	12,75 kg/m² (aço/aço)	0,22	12 m (aço/aço)	5200 mm (aço/aço)

Tamanho mínimo das peças: 2,5 m. Transpasse padrão de montagem: 250 mm (mínimo 50 mm, máximo 300 mm). Inclinação mínima recomendada de 6% para águas de até 20 m; demais sob consulta. Carga admissível: 80 kg/m² para 3 ou mais apoios (flecha de L/180). Peso e vão considerando revestimentos #0,50/#0,43 mm (aço/aço) e #0,50/#0,04 mm (aço/filme). A carga de vento deve ser analisada conforme a região da obra. O desempenho, incluindo a reação ao fogo, vale para o sistema instalado conforme laudos e manual de instalação da Kingspan Isoeste. Produzido em Cambuí/MG.

Imagens técnicas

Aplicações principais

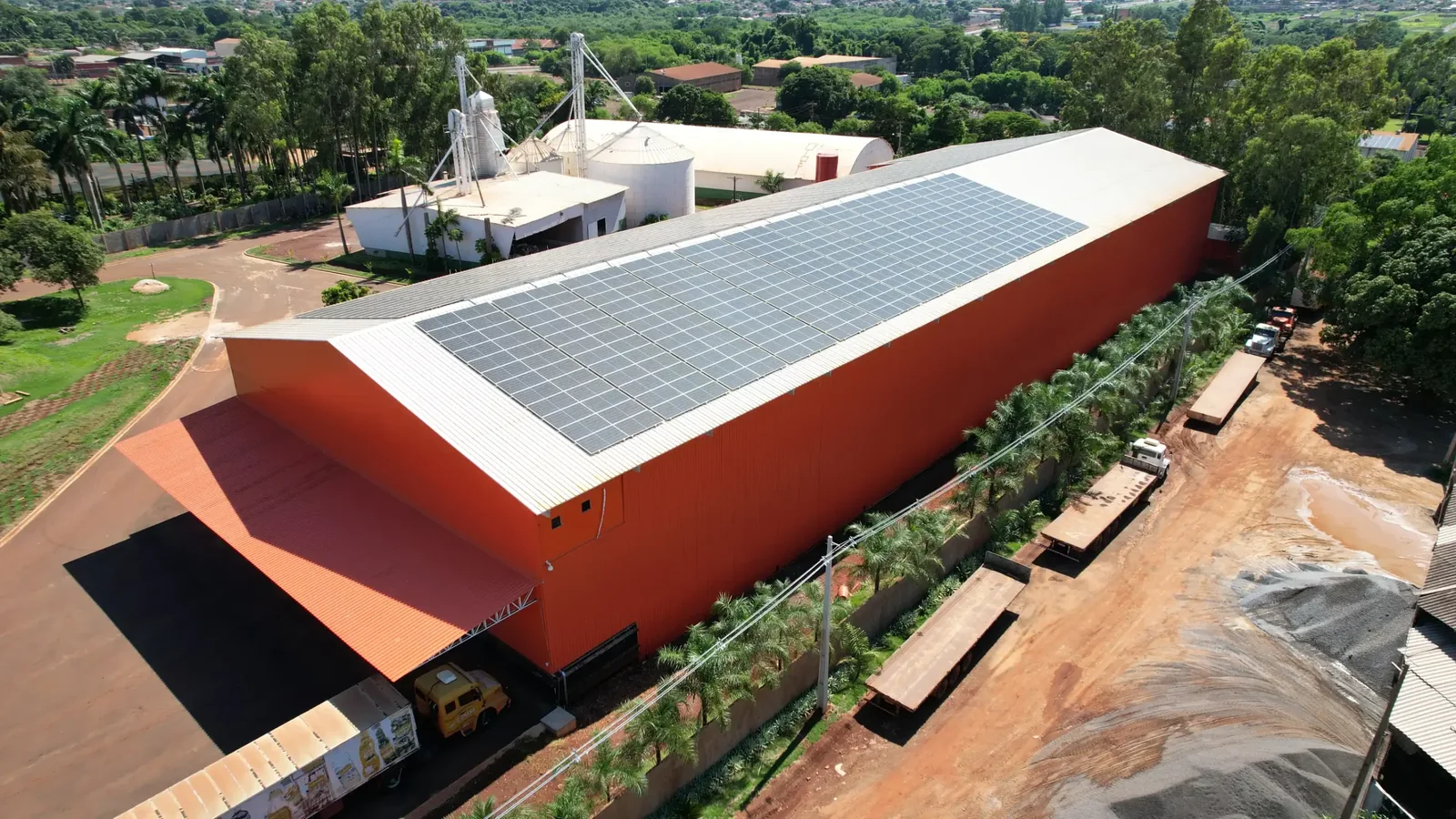

Galpões industriais e centros de distribuição

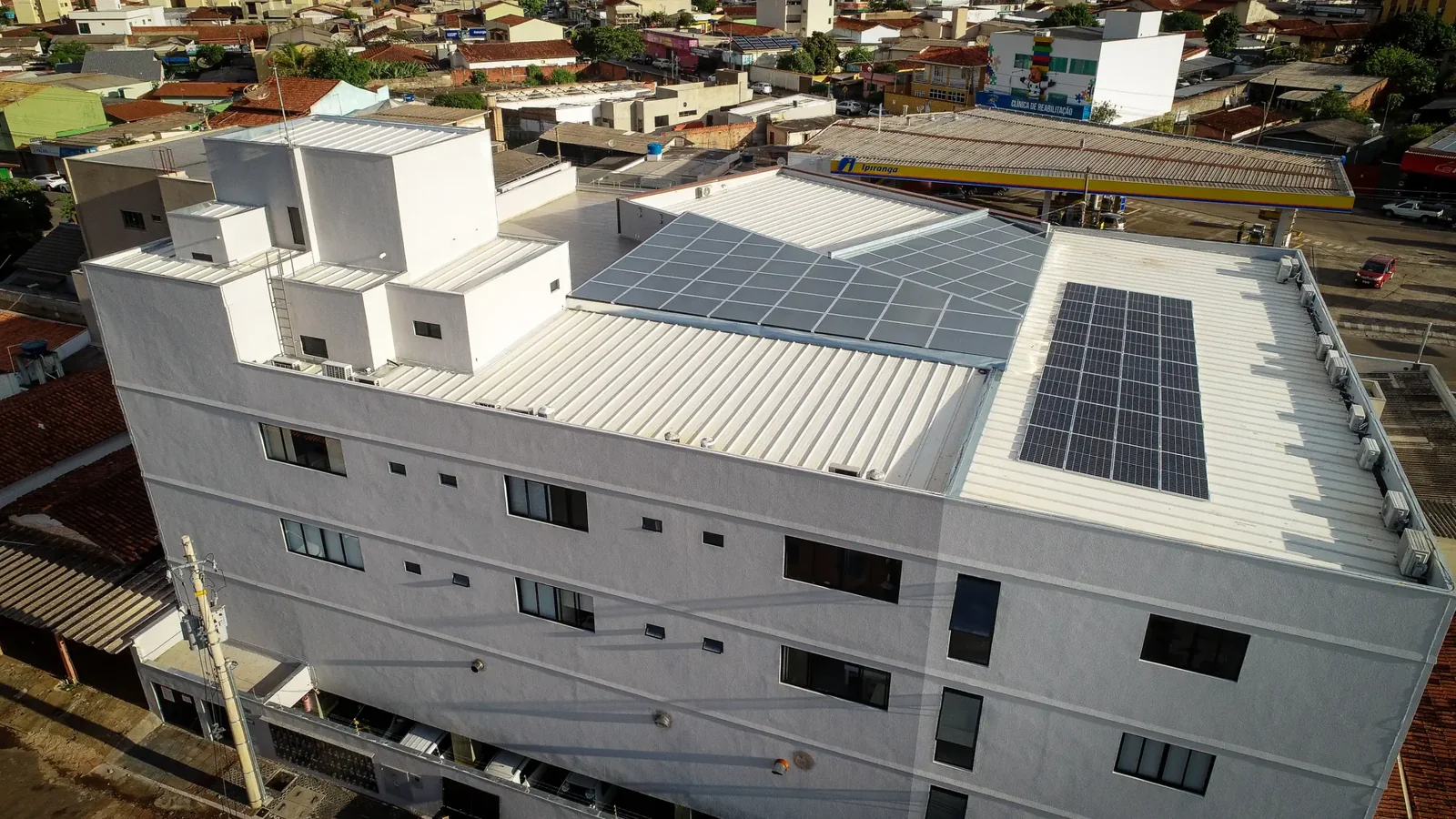

Shoppings e edifícios comerciais

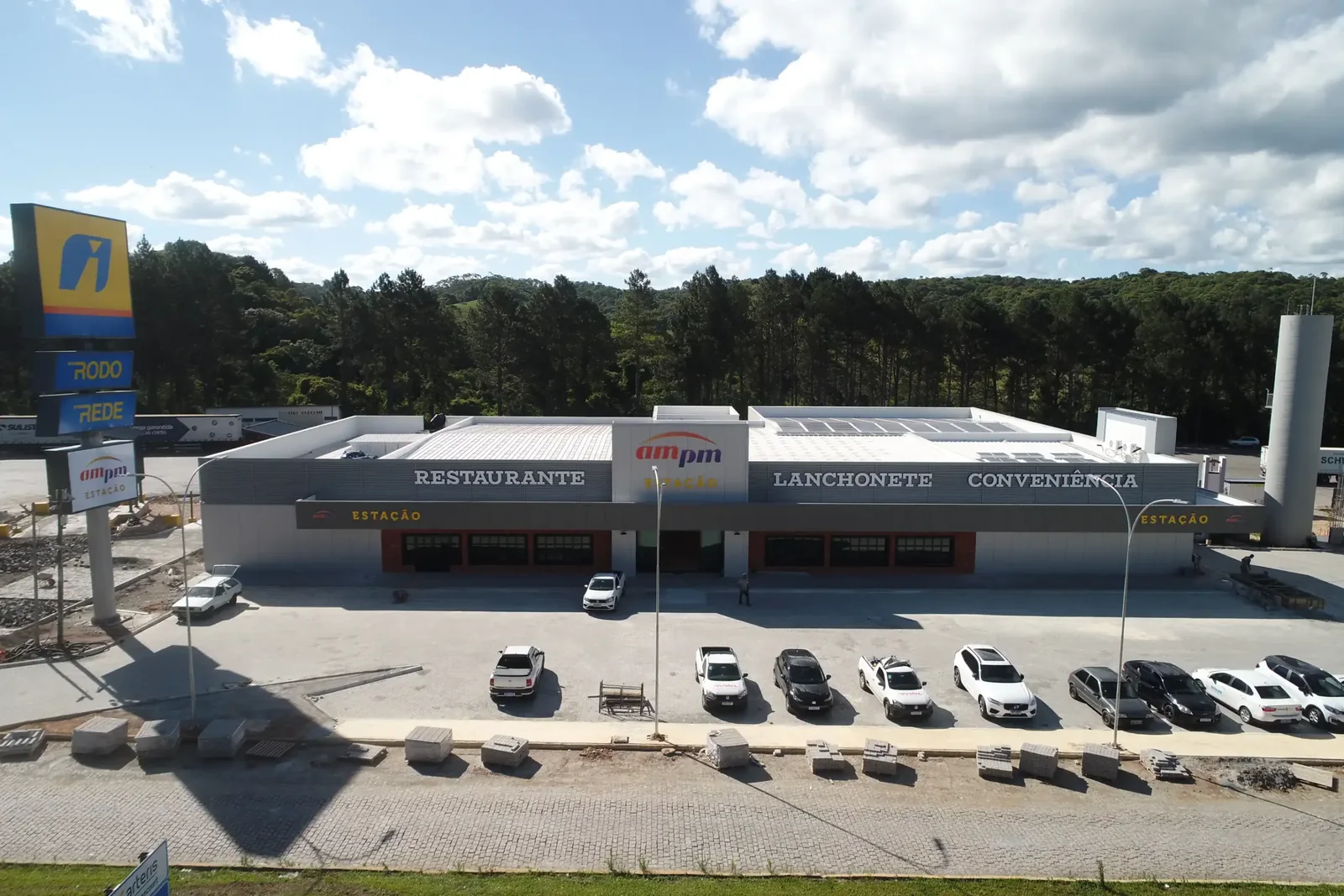

Postos, lojas e restaurantes

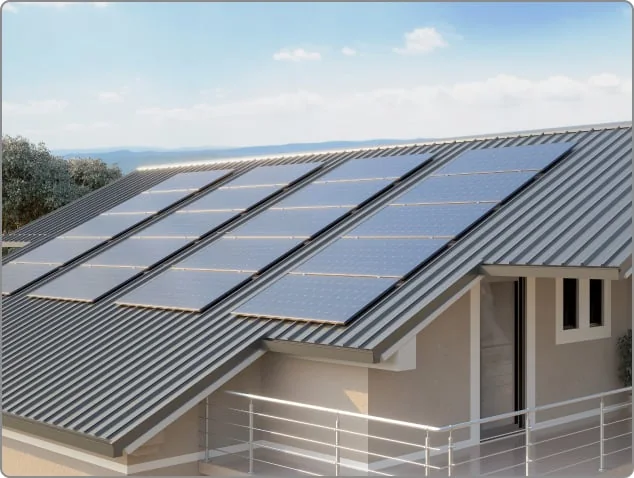

Residências com cobertura em telha sanduíche
